【バイクの構造】マスターシリンダーを徹底解剖！ブレーキシステムの理解を深めよう
バイクのブレーキが効かなくなったり、圧がかからないと感じたことはありませんか？ブレーキシステムの中心にある「マスターシリンダー」は、バイクの安全運転に欠かせない重要な部品です。特に初心者ライダーにとって、メンテナンスや故障時の対処方法を知ることはバイクライフの基盤となります。
この記事では、バイク初心者でも理解できるよう、マスターシリンダーの構造や役割を詳しく解説します。さらに、故障時のトラブルシューティングやメンテナンスの方法、交換のタイミングについても網羅しています。これを読むことで、あなたのブレーキトラブルを解決し、安心してバイクライディングを楽しめるようになります。
マスターシリンダーはブレーキシステムの心臓部
バイクの安全な走行には、ブレーキシステムの理解が欠かせません。その中でもマスターシリンダーは、ブレーキ性能を左右する重要な部品です。ここでは、マスターシリンダーの役割とその仕組みについて詳しく解説します。
マスターシリンダーの役割と重要性
マスターシリンダーは、ブレーキレバーの操作力を油圧に変換する装置です。ライダーの手の力を効率的にブレーキパッドに伝で、確実な制動を実現します。ブレーキシステムの中核を担うこの部品が正常に機能しなければ、思い通りの制動力を得ることはできません。
マスターシリンダーの性能は、ブレーキフィールにも大きく影響します。ブレーキレバーの操作感が向上すれば、より細やかなブレーキコントロールが可能になります。
マスターシリンダーは、ライダーの意思をブレーキに伝えるための重要な役割を果たしているのです。
ブレーキレバーの力を油圧に変換する仕組み
マスターシリンダーは、ブレーキレバーを操作することで内部のピストンを動かし、その動きを油圧に変換します。レバーを握るとピストンが前進し、ブレーキフルード（ブレーキオイル）を圧縮します。この圧縮された油圧がブレーキラインを通じてキャリパーに伝わり、ブレーキパッドをディスクに押し付けて制動力を発生させます。
油圧は液体の非圧縮性を利用して力を伝達するため、エネルギーロスが少なく、効率的なブレーキ操作を可能にしているのです。また、油圧システムは力の伝達が滑らかで、微妙なブレーキコントロールがしやすいという利点もあります。
テコとパスカルの原理で制動力を増幅
マスターシリンダーは、テコの原理とパスカルの原理を組み合わせて制動力を増幅しています。まず、テコの原理により、ブレーキレバーの操作力が増幅されます。レバーの長さと支点の位置関係により、小さな力でも大きな力を発生させることができます。
次に、パスカルの原理を利用して、ピストンで圧縮された油圧が均等に伝達されます。パスカルの原理とは、「密閉された容器内の液体に加えられた圧力は、容器内のすべての点に等しく伝わる」というものです。これにより、マスターシリンダーで生み出された圧力がブレーキライン全体に伝わり、キャリパーのピストンを押し出します。
この2つの原理を組み合わせることで、ライダーがブレーキレバーを操作する際の小さな力が大きな制動力に変換されます。結果として、効率的で強力なブレーキ性能を実現できるのです。
バイクのブレーキシステム全体像
ブレーキシステムはマスターシリンダーだけでなく、さまざまな部品が連携して機能しています。ここでは、ディスクブレーキの基本構造や、マスターシリンダーからキャリパーまでの油圧経路、そして二重安全ブレーキ機構について解説します。

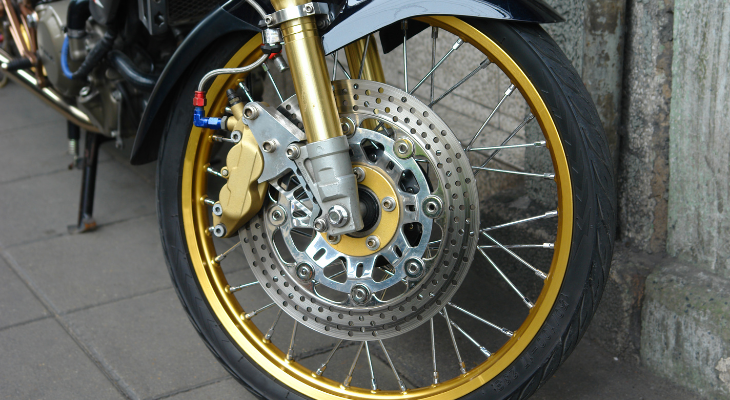

ディスクブレーキの基本構造と仕組み
ディスクブレーキは、バイクの主流となっているブレーキシステムで、高い制動力と放熱性が特徴です。基本構造は以下の主要な部品で構成されています。
- ブレーキディスク（ローター）: ホイールに取り付けられた金属製の円盤で、ブレーキパッドとの摩擦で減速します。
- ブレーキキャリパー: ブレーキパッドを保持し、油圧によってパッドをディスクに押し付けます
- ブレーキパッド: キャリパー内に装着され、ディスクとの摩擦で制動力を生み出します
ブレーキレバーを操作するとマスターシリンダーで発生した油圧がキャリパーに伝わり、キャリパー内のピストンがブレーキパッドをディスクに押し付けます。これにより、ディスクとパッドの間で摩擦が生じ、車輪の回転が減速されます。
このシステムは制動力のコントロール性が高く、熱による性能低下が少ないため、高速走行時やスポーツライディングに適しています。
マスターシリンダーからキャリパーまでの油圧経路
ブレーキレバーを操作すると、マスターシリンダー内で油圧が発生します。この油圧はブレーキホースを通じてキャリパーまで伝達されます。油圧経路は以下のようになっています。
- マスターシリンダー: ブレーキレバーの力を油圧に変換
- ブレーキホース: 油圧をキャリパーまで伝える管路
- キャリパー: 油圧を受けてピストンを動かし、ブレーキパッドをディスクに押し付ける
この経路で重要なのは、油圧が漏れなく確実に伝達されることです。ブレーキホースに劣化や損傷があると、油圧が低下し制動力が弱まる可能性があります。また、エアが混入すると油圧伝達が不安定になり、ブレーキフィールが悪化します。
定期的な点検とメンテナンスにより、油圧経路の信頼性を維持することが安全なライディングにつながります。
マスターシリンダーの内部構造と動作原理
マスターシリンダーは一見シンプルな部品ですが、その内部には高度な技術が詰まっています。ここでは、ピストンとシリンダーの関係、リザーバータンクの役割、そしてポートとバルブによる油圧制御の仕組みを詳しく解説します。
ピストンとシリンダーの精密な関係
マスターシリンダーの中心には、ピストンとシリンダーが配置されています。ピストンはシリンダー内を前後に動き、ブレーキフルードを圧縮します。この関係は非常に精密で、以下の点が重要です。
- 密閉性: ピストンとシリンダーの間にはシールがあり、油圧の漏れを防ぎます
- スムーズな動作: ピストンが滑らかに動くことで、一定の油圧を発生させます
- 耐久性: 高圧に耐えられる材質と設計が求められます。
この精密な関係により、ブレーキレバーの微細な操作も油圧に変換され、繊細なブレーキコントロールが可能となります。ピストンやシリンダーが摩耗すると、油圧の漏れや不安定なブレーキフィールにつながるため、定期的な点検が必要です。

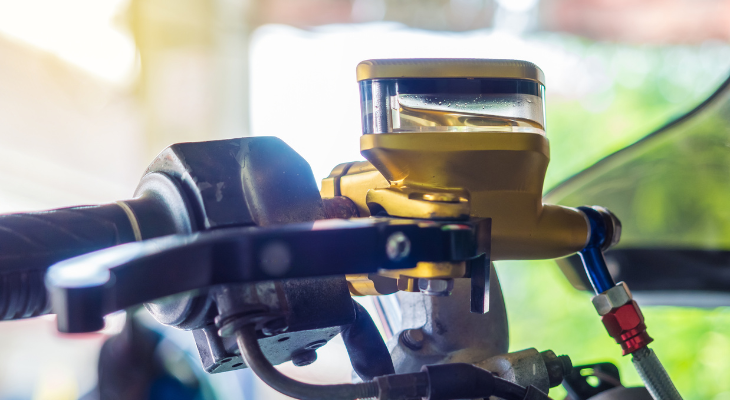

リザーバータンクの役割と重要性
リザーバータンクは、マスターシリンダーの上部に設置されている液体の貯蔵部です。その主な役割は以下のとおりです。
- ブレーキフルードの補充: ブレーキパッドの摩耗によりフルード量が減少した際、自動的に補充します
- エアの混入防止: フルードが不足するとエアが混入し、油圧伝達が不安定になります。タンクはそれを防ぎます
- フルードの劣化監視: タンクが透明な場合、フルードの色や量を目視で確認できます
リザーバータンクが正常に機能していることで、油圧システム全体の安定性が保たれます。フルードの劣化や汚染が見られた場合は、早めの交換が推奨されます。
ポートとバルブによる油圧制御の仕組み
マスターシリンダー内には、油圧を制御するためのポート（通路）とバルブが設置されています。これらは以下のように機能します。
- コンペンセイションポート: リザーバータンクとシリンダー内を連結し、フルードの圧力を調整します
- インレットポート: フルードがシリンダー内に入る際の通路
- チェックバルブ: 一方向にのみフルードが流れるように制御し、油圧の逆流を防ぎます
これらのポートとバルブにより、ブレーキレバーの操作に応じて適切な油圧が発生し、安定したブレーキ性能が得られます。また、急な圧力変化にも対応できるため、安全性の向上にも寄与しています。
マスターシリンダーの種類と特徴
マスターシリンダーにはいくつかの種類があり、それぞれに特徴と利点があります。ここでは、従来型の横押し式マスターシリンダーと、高性能なラジアルマスターシリンダーの違い、サイズアップによるブレーキ性能の変化、そしてブレンボとニッシンという2大メーカーの特徴を比較します。

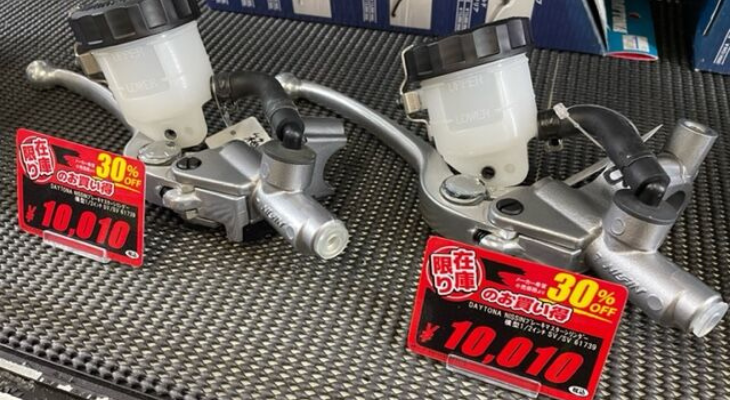

従来型の横押し式マスターシリンダーの特徴
横押し式マスターシリンダーは、伝統的に多くのバイクで採用されてきたタイプです。その特徴は以下のとおりです。
- 構造がシンプル: 設計が簡単で、製造コストが低い
- コンパクトなデザイン: バイクのハンドル周りに収まりやすい
- メンテナンスが容易: 分解や清掃が比較的簡単
しかし、レバー操作による力の伝達効率がラジアルタイプに比べて劣る場合があります。高い制動力や繊細なコントロールを求めるライダーには、物足りなさを感じることもあります。

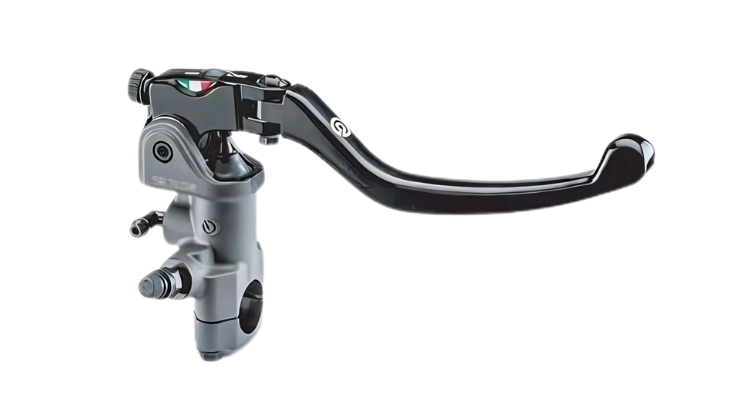

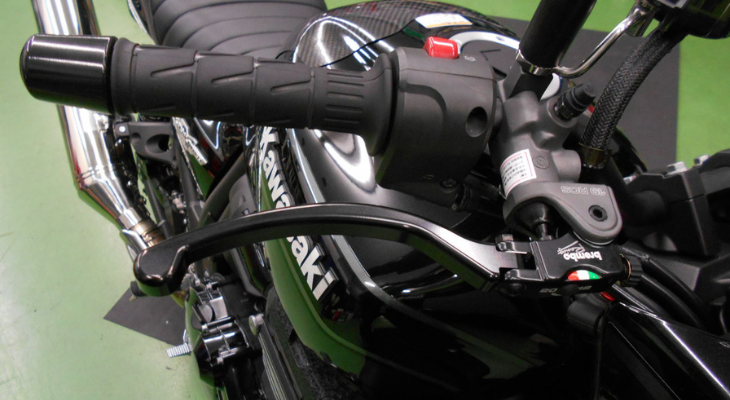

高性能なラジアルマスターシリンダーの利点
ラジアルマスターシリンダーは、近年スポーツバイクや高性能モデルで採用が増えているタイプです。その利点は以下のとおりです。
- 力の伝達効率が高い: レバー操作の力を直接的にピストンに伝えられる
- ブレーキフィールの向上: 繊細なコントロールが可能で、操作感が良い
- 高い制動力: 少ない力で強いブレーキをかけられる
その結果、スポーツ走行やサーキット走行など、ブレーキ性能が求められるシーンで真価を発揮します。ただし、構造が複雑で価格が高めであること、取り付けに専門知識が必要な場合があることがデメリットとして挙げられます。
サイズアップでブレーキ性能はどう変わる？
マスターシリンダーのサイズ、特にピストン径を変更することでブレーキ性能に影響を与えられます。
- ピストン径を大きくする（サイズアップ）
- メリット: レバーの遊びが減り、カッチリとしたブレーキフィールになる
- デメリット: 操作力が必要になり、握力に負担がかかる
- ピストン径を小さくする（サイズダウン）
- メリット: 少ない力でブレーキをかけられる
- デメリット: レバーのストロークが長くなり、ブレーキの効き始めが遅れる
サイズ変更はブレーキフィールや制動力に大きく影響するため、自分のライディングスタイルや好みに合わせて選ぶことが重要です。なお、安易なサイズ変更は安全性に関わるため、専門家に相談することをおすすめします。

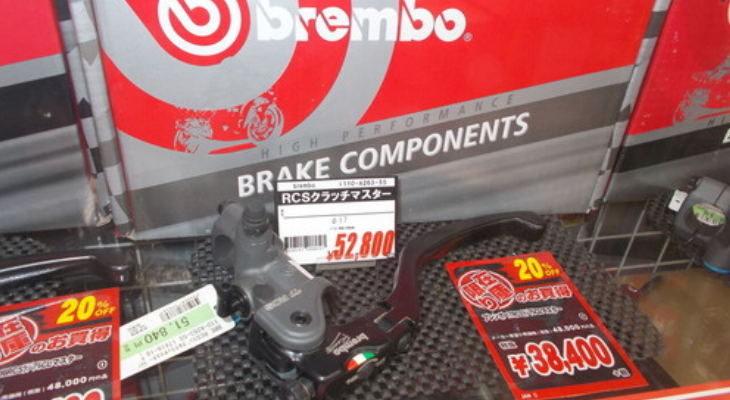

ブレンボとニッシン、2大メーカーの特徴比較
ブレーキ部品の世界的なメーカーとして、ブレンボとニッシンが有名です。それぞれの特徴を比較します。
- ブレンボ（Brembo）
- 特徴: イタリアの高性能ブレーキメーカーで、MotoGPやスーパーバイク選手権などで採用
- 利点: 高品質で高性能、デザイン性も高い
- 価格帯: 高め
- 適したユーザー: スポーツ走行やカスタムを重視するライダー
- ニッシン（NISSIN）
- 特徴: 日本の大手ブレーキメーカーで、多くの純正部品を供給
- 利点: 安定した性能と信頼性、コストパフォーマンスが良い
- 価格帯: 手頃
- 適したユーザー: 日常使いや幅広い用途での信頼性を求めるライダー
どちらのメーカーも高品質な製品を提供していますが、求める性能や予算、デザインの好みによって選ぶと良いでしょう。
マスターシリンダーの故障診断と対策
ブレーキは安全に直結するため、マスターシリンダーの不調は見逃せません。ここでは、よくある故障症状とその対策について解説します。
ブレーキが効かない
ブレーキレバーを握っても制動力が感じられない場合、以下の原因が考えられます。
- ブレーキフルードの漏れ: ホースやシールからフルードが漏れている
- エア噛み: 油圧ライン内に空気が混入し、圧力が伝わらない
- パッドの摩耗: ブレーキパッドが極端に薄くなっている
対策としては、フルード漏れの修理、エア抜き作業の実施、ブレーキパッドの交換が必要です。早急に対処しないと重大な事故につながる可能性があります。
圧がかからない
ブレーキレバーを操作しても手応えがなく、スカスカとした感触の場合、以下の原因が考えられます。
- マスターシリンダーのシール不良: 内部シールが劣化し、油圧が逃げている
- フルードの不足: リザーバータンク内のフルードが減少している
- ホースの劣化: ブレーキホースが膨張し、圧力が伝わらない
対策として、マスターシリンダーのオーバーホール、フルードの補充または交換、ブレーキホースの交換が挙げられます。専門的な作業が必要な場合が多いため、プロの整備士に相談することをおすすめします。
ブレーキレバーが重い
ブレーキレバーを握る際に異常に重く感じる場合、以下の原因が考えられます。
- ピストンの固着: マスターシリンダー内のピストンがスムーズに動いていない
- フルードの汚染: フルードが劣化し、粘度が高くなっている

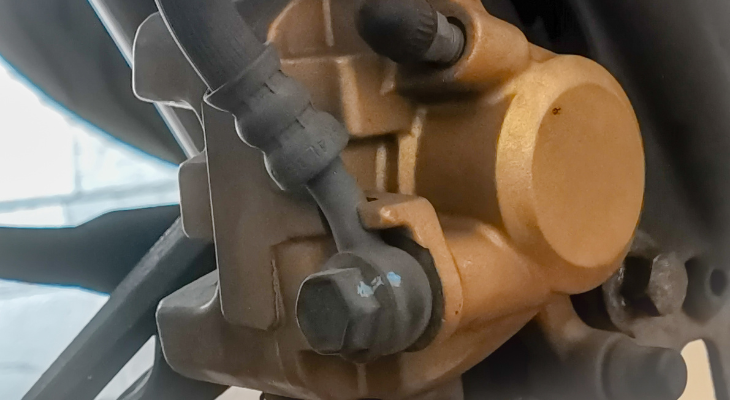

- キャリパーの不良: キャリパー側でピストンが固着している
対策として、マスターシリンダーやキャリパーのオーバーホール、フルードの交換が必要です。放置するとブレーキの引きずりや過熱につながる恐れがあります。
オイル漏れの症状と修理方法
マスターシリンダーやブレーキホースからオイル（ブレーキフルード）が漏れている場合、以下の症状が現れます。
- フルードの減少: リザーバータンク内のフルードが減っている
- ブレーキ性能の低下: 制動力が弱まる
- 車体や部品の腐食: フルードが塗装やゴム部品を劣化させる
修理方法としては、漏れ箇所の特定と部品の交換、またはシール類の交換が必要です。ブレーキフルードは強い腐食性があるため、早めの対応が求められます。
マスターシリンダーのメンテナンス方法
安全なライディングを維持するためには、定期的なメンテナンスが欠かせません。ここでは、マスターシリンダーの具体的なメンテナンス方法を解説します。
日常点検で確認すべき5つのポイント
日常点検で注意すべきポイントは以下の5つです。

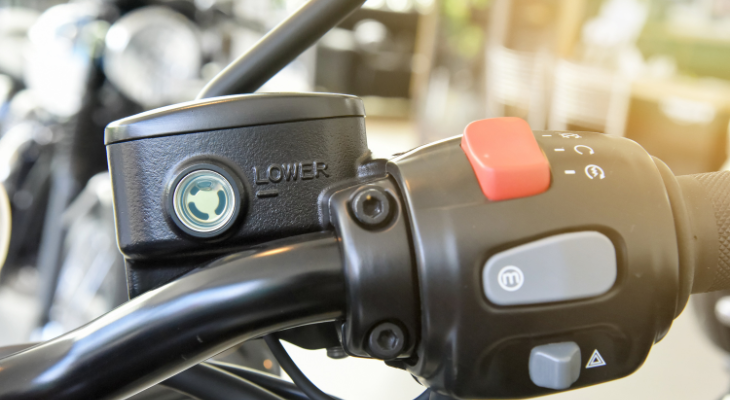

- ブレーキフルードの量: リザーバータンクの液面が規定範囲内か確認
- フルードの色: 透明または薄い琥珀色が正常。濁りや変色は劣化のサイン
- レバーの操作感: 違和感や異常な重さがないかチェック。
- 漏れの有無: マスターシリンダーやホース接続部からの漏れを確認
- 異音の有無: 操作時に異音がしないか確認
これらを定期的にチェックすることで、早期に不具合を発見し、安全性を高めることができます。
ブレーキフルードの交換時期と正しい交換方法
ブレーキフルードは時間とともに劣化するため、定期的な交換が必要です。
- 交換時期の目安: 一般的には1〜2年ごと
- 交換方法:
- 古いフルードの排出: ブリーダーバルブから抜き取る
- 新しいフルードの注入: リザーバータンクに新しいフルードを補充
- エア抜き作業: ブレーキライン内の空気を抜く
- 動作確認: レバーの操作感や漏れの有無をチェック
交換作業は専門的な知識と技術が必要なため、自信がない場合はプロに依頼することをおすすめします。
オーバーホールの必要性と自分で行う手順
マスターシリンダーのオーバーホールは、内部部品の劣化や不調を解消するために行います。
- 必要性の判断:
- レバー操作に違和感がある
- フルード漏れが見られる
- 長期間メンテナンスを行っていない
- 自分で行う手順:
- 取り外し: マスターシリンダーを車体から外す
- 分解: ピストンやシールを取り出す
- 清掃: 内部を専用クリーナーで洗浄
- 部品交換: 劣化したシールやスプリングを新品に交換
- 組み立て: 分解と逆の手順で組み立てる
- フルードの補充とエア抜き: 新しいフルードを入れ、空気を抜く
注意点として、専門的な工具と知識が必要であり、誤った作業は重大な事故につながる可能性があります。経験がない場合はプロに任せることを強く推奨します。
マスターシリンダー交換のタイミングと方法
マスターシリンダー自体の交換が必要な場合もあります。
- 交換のタイミング
- オーバーホールでは改善しない不調がある
- 目に見える損傷や腐食がある
- 性能向上のために新しいタイプに変更したい
- 交換方法
- 適切な部品の選定: 車種に適合するものを選ぶ
- 取り外し: 古いマスターシリンダーを外す
- 取り付け: 新しいマスターシリンダーを取り付ける
- 調整とエア抜き: レバー位置の調整とブレーキラインのエア抜きを行う
交換作業はブレーキ性能に直結するため、専門家による作業が望ましいです。また、交換後は試運転を行い、正常に機能しているか確認することが重要です。
まとめ｜ブレーキシステムの理解を深めて安全なライディングを
ブレーキシステムは、バイクの安全性を左右する最も重要な要素の一つです。マスターシリンダーの構造や機能を理解し、適切なメンテナンスを行いましょう。初心者の方の学びに、この記事がお役に立てば幸いです。
