【完全ガイド】エンジンのオーバーホールは自分でできる？費用・手順・注意点を解説
バイクの調子が悪いとき、「自分でエンジンオーバーホールできたら」と思う方も多いでしょう。しかし、エンジンオーバーホールには技術や知識が必要で、失敗のリスクもあります。
この記事では、DIYでエンジンオーバーホールにチャレンジしたい人のために、必要な知識、工具、手順をわかりやすく解説します。
具体的には、以下のことをお伝えします。
- エンジンオーバーホールとは何か
- DIYで行うメリットとデメリット
- 必要な工具と部品
- エンジン分解・組み立ての手順
- 注意点とトラブルシューティング
この記事を読めば、プロに依頼する場合との費用・時間の比較や、失敗しないためのコツをひと通り理解できるでしょう。そのうえで、自分でやるかプロに依頼するかを考え、正しく判断できるようになります。
愛車との絆を深め、長く乗り続けるために、ぜひ最後まで読んでみてください。
オーバーホールするとはどういうことか
エンジンオーバーホールとは、エンジンを分解して、摩耗したり劣化したりした部品を交換・修理し、再び組み立てることで、エンジンの性能を新車時に近い状態に戻す作業です。部分的な修理と違ってエンジン内部の隅々まで点検・整備を行うため、費用と時間はかかりますが、その分バイクの寿命を延ばし、快適な走行性能を取り戻すことができます。
この章では、エンジンオーバーホールについて、以下の点を中心に詳しく解説していきます。
- エンジンオーバーホールとはどのような作業なのか
- いつエンジンオーバーホールを検討すべきなのか
- 修理とオーバーホールの違い
エンジンオーバーホールは部品交換と調整の総合作業
エンジンオーバーホールとは、エンジンを分解し、内部の部品を清掃・点検・交換・調整することで、新車に近い状態に戻す作業のことです。 いわば、エンジンの「大掃除」と「健康診断」を同時に行うようなものと言えるでしょう。
例えば、ピストンとシリンダーの隙間を適切に調整したり、バルブの開閉タイミングを正確に設定したりする作業は、エンジンの出力や燃費に大きく影響します。これらの調整作業は、専門的な知識と技術が必要となるため、DIYで行う場合は、サービスマニュアルなどを参考に慎重に進める必要があります。
エンジンオーバーホールとは、以下の作業を総合的に行うことを指します。
- エンジンの分解
- 部品の洗浄と点検
- 摩耗・劣化部品の交換
- 部品の調整
- エンジンの組み立て
- エンジン性能の確認
検討のタイミングは？日常メンテナンスとの違い
エンジンオーバーホールを検討するタイミングは、主に以下の３つのケースが挙げられます。
- エンジンから異音がする、オイル漏れがあるなど、明らかな不調がある場合
- 走行距離が10万kmを超え、エンジンの性能低下を感じ始めた場合
- 長期間放置していたバイクを復活させたい場合
日常的なメンテナンスは、オイル交換やプラグ交換など、比較的簡単な作業が中心です。 一方、オーバーホールはエンジンを完全に分解するため、専門的な知識や技術、そして多くの時間が必要となります。
修理とオーバーホールの適用範囲の違い
修理は、故障した部品を交換したり、不具合箇所を修復したりすることで、バイクを正常な状態に戻す作業です。例えば、パンクしたタイヤを交換したり、破損したブレーキレバーを交換したりする作業は修理に該当します。
一方、エンジンオーバーホールは、エンジン全体を分解して点検・整備するため、修理よりも広範囲な作業です。エンジンの性能を新車時に近い状態に戻すことを目的としている点が、修理とは異なります。

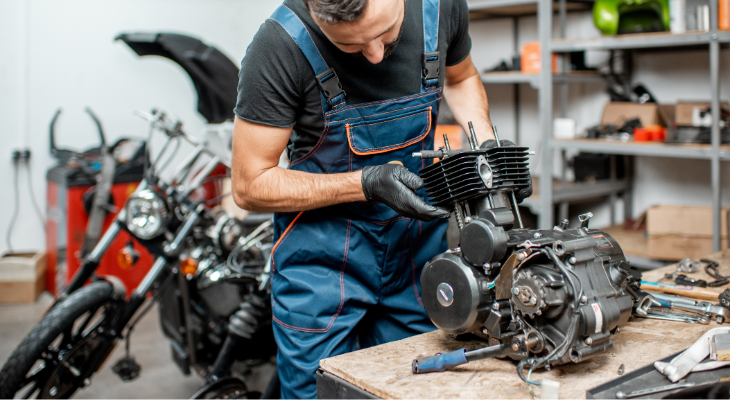

オーバーホールを自分で行うことのメリットとデメリット
エンジンオーバーホールを自分で行うことには、大きなメリットとデメリットがあります。以下の4つの観点から、DIYオーバーホールについて考えてみましょう。
- 費用面でのメリット
- 技術面でのメリット
- 必要な技術と時間
- 失敗のリスク
メリット1：費用を大幅に削減できる
バイクショップにエンジンオーバーホールを依頼すると、高額な費用がかかります。費用はバイクの種類やエンジンの状態、作業内容によって異なりますが、数十万円かかることも珍しくありません。
しかし、自分で行うことで工賃を大幅に削減できるため、費用を抑えることができます。必要なのは部品代と工具代のみとなり、場合によっては中古部品などを利用することで、さらに費用を削減することも可能です。
メリット2：愛車への理解が深まる
自分でエンジンを分解・組み立てすることで、エンジンの構造や仕組みを深く理解することができます。愛車の状態を把握し、適切なメンテナンスを行うことで、より長くバイクを楽しめるようになるでしょう。
また、自分で修理やメンテナンスができればバイクショップに頼らずに済むため、費用を抑えるだけでなく、時間的な節約にもつながります。
デメリット1：技術と時間が必要
エンジンオーバーホールは、専門的な知識と技術が必要な作業です。場合によっては、専用の工具や設備も必要になるでしょう。
また、作業には多くの時間が必要です。初めてエンジンオーバーホールを行う場合は、数日～数週間かかることも覚悟しておきましょう。時間に余裕がない方や機械いじりが苦手な方は、プロに依頼したほうが良いかもしれません。
デメリット2：失敗のリスクがある
DIYでエンジンオーバーホールを行う場合、作業ミスによってエンジンを損傷させてしまうリスクがあります。最悪の場合、エンジンが再起不能になってしまいかねません。
作業中にケガをしてしまうリスクもあります。安全に作業を行うためには、適切な知識と技術を身につけることが重要です。作業手順をよく理解し、慎重に進めるようにしましょう。
DIYの難易度とリスクを理解する
バイクのエンジンオーバーホールは、決して簡単な作業ではありません。専門的な知識や技術、専用の工具が必要になる場合もあります。また、作業ミスによってエンジンを損傷させてしまうリスクも伴います。DIYでエンジンオーバーホールを行う場合は、事前に難易度やリスクをよく理解しておきましょう。
ここでは、DIYでエンジンオーバーホールを行う際の難易度とリスクについて、以下の3つのポイントに分けて詳しく解説していきます。
- 初心者でも可能な作業範囲
- 作業中のリスクと注意点
- プロに依頼する場合との比較
初心者でも可能な作業範囲と必要な知識
一口にオーバーホールといっても、その内容は多岐にわたります。 初心者が比較的容易に挑戦できるのは、腰上オーバーホールと呼ばれる、シリンダーヘッドやピストン、バルブなどを分解・清掃・交換する作業です。
一方、クランクシャフトやミッションなどの分解を伴う腰下オーバーホールは難易度が高く、専門的な知識や技術が必要です。 無理に挑戦するとエンジンを壊してしまうリスクが高まりますので、初心者の方は避けた方が無難でしょう。
エンジンオーバーホールを行う上で最低限必要な知識としては、以下のもようなのがあります。
- エンジンの基本構造と各部品の役割
- 基本的な工具の使用方法
- トルクレンチの正しい使い方
- 測定器具（ノギスやマイクロメーターなど）の使用方法
- エンジンオイルの種類と役割
これらの知識は、書籍やオンライン講座、経験者からの指導などを通じて習得できます。
作業中のリスクと注意点
エンジンオーバーホールは、部品の紛失や破損、ケガなどのリスクが伴います。 作業中は、以下の点に注意しましょう。
- 部品の管理：小さな部品やボルトなどは、紛失しないよう、トレーやジップロックなどを活用して整理整頓しましょう
- 工具の扱い：工具の正しい使い方をマスターし、ケガをしないよう注意しましょう。特に、インパクトレンチやエアツールなどは、取り扱いを誤ると危険です
- 安全対策：作業中は、軍手や安全靴などを着用し、安全に配慮しましょう。また、ガソリンやオイルなどの引火性物質は、火気から遠ざけて保管しましょう
オーバーホールの準備7ステップ
エンジンオーバーホールを行う前に、必要な工具や部品を準備しておく必要があります。また、作業スペースを確保したり、廃油の処理方法を確認したりするなど、事前準備も重要です。しっかりと準備を行うことで、作業をスムーズに進めることができます。
ここでは、エンジンオーバーホールを行う前の準備について、以下の7つのステップに分けて解説していきます。
- サービスマニュアルの入手
- 作業スペースの確保
- 必要な工具と部品のリストアップ
- 必要な工具の準備
- 必要な部品の発注
- 部品の保管方法の決定
- 廃油や部品の処分方法の確認
ステップ1：サービスマニュアルを入手する
サービスマニュアルは、バイクの構造や部品の名称、分解・組み立て手順、トルク管理など、エンジンオーバーホールに必要な情報が詳しく記載されている、いわば教科書のようなものです。DIYでエンジンオーバーホールを行う場合は、必ずサービスマニュアルを入手しておきましょう。サービスマニュアルは、バイクメーカーやバイク用品店で購入することができます。
ステップ2：作業スペースを確保する
エンジンオーバーホールは、多くの部品を取り扱う作業です。作業スペースが狭いと、部品を紛失したり、破損したりするリスクが高まります。また、作業中にバイクを移動させる必要がある場合もあるため、十分な広さの作業スペースを確保することが重要です。ガレージや倉庫など、広くて明るい場所が理想的です。
ステップ3：必要な工具と部品をリストアップする
エンジンオーバーホールに必要な工具と部品は、バイクの種類やエンジンの状態によって異なります。作業前に、サービスマニュアルなどを参考に、必要な工具と部品をリストアップしておきましょう。工具はバイク用品店やホームセンターで購入することができます。部品は、バイクメーカーやバイク用品店から取り寄せることができます。
ステップ4：必要な工具をそろえる
エンジンオーバーホールには、専用の工具が必要になる場合があります。例えば、トルクレンチ、ピストンリングコンプレッサー、バルブスプリングコンプレッサーなどです。これらの工具は、バイク用品店やホームセンターで購入することができます。また、工具をレンタルできる店もあるため、必要な工具をすべて購入するのではなく、レンタルを活用するのも良いでしょう。
ステップ5：必要な部品を発注する
エンジンオーバーホールでは、摩耗したり劣化したりした部品を交換する必要があります。必要な部品は、バイクメーカーやバイク用品店から取り寄せることができます。部品を発注する際には、バイクの車種名、年式、エンジン型式などを正確に伝えるようにしましょう。また、部品によっては納期がかかる場合もあるため、時間に余裕を持って発注するようにしましょう。
ステップ6：部品の保管方法を決める
エンジンオーバーホールでは、多くの部品を取り扱うため、部品を整理整頓して保管しておくことが重要です。部品を紛失したり、破損したりすると、作業が遅延したり、追加費用が発生したりする可能性があります。部品を保管する際には、以下の点に注意しましょう。
- 部品を種類別に分けて保管する
- 小さな部品は、ジップロックなどの袋に入れて保管する
- 部品に油や汚れが付着している場合は、洗浄してから保管する
- 部品を保管する場所を整理整頓しておく
ステップ7：廃油や部品の処分方法を確認する
エンジンオーバーホールでは、エンジンオイルや冷却水などの廃油、そして交換した部品など、廃棄物が発生します。廃油や部品は、適切な方法で処分する必要があります。廃油は、ガソリンスタンドや自動車整備工場などで引き取ってもらうことができます。部品は、自治体のルールに従って処分しましょう。
DIYを成功させるための基本中の基本
エンジンオーバーホールをDIYで成功させるためには、適切な準備と基礎知識が不可欠です。ここでは、成功の鍵となる2つの重要な要素について詳しく説明します。
- サービスマニュアルの入手と活用
- 基礎知識と整備技術の習得
サービスマニュアルの入手
サービスマニュアルは、バイクメーカーやバイク用品店で購入することができます。また、インターネットオークションや中古書店などで入手できる場合もあります。サービスマニュアルは、バイクの種類ごとに異なるため、必ず自分のバイクに対応したサービスマニュアルを入手するようにしましょう。
基礎知識と整備技術の習得
エンジンオーバーホールを行うには、エンジンの構造や仕組み、各部品の役割、工具の使い方など、基礎的な知識を理解しておく必要があります。これらの知識は、書籍やインターネットで学ぶことができます。バイクショップが主催する整備講習会などに参加するのも良いでしょう。
また、整備技術の習得には実践が不可欠です。安全で効果的な練習方法として、以下のようなアプローチが考えられます。
- 廃棄予定の古いエンジンで練習する
- バイククラブや整備愛好家グループに参加し、経験を共有する
- 専門学校や職業訓練校の短期コースを受講する
エンジンオーバーホールの手順
エンジンオーバーホールの手順は、バイクの種類やエンジンの状態によって異なりますが、大まかな流れは共通しています。まずはエンジンを車体から取り外し、分解していきます。その後、部品を洗浄・点検し、摩耗・劣化している部品を交換します。最後に、エンジンを組み立て、車体に取り付けます。
ここでは、エンジンオーバーホールの手順について、以下の項目に分けて詳しく解説していきます。
エンジンを車体から取り外す
エンジンを車体から取り外すには、まずバイクを安定した場所に固定し、エンジン周辺のパーツを取り外していきます。冷却水やエンジンオイルを抜き、マフラーやキャブレター、ラジエーターなどを取り外します。その後、エンジンマウントボルトを外し、エンジンを車体から慎重に取り外します。
エンジン取り外しの基本手順
- 準備作業
- バッテリーの取り外し
- 燃料タンクの取り外しまたは燃料の抜き取り
- 冷却水の抜き取り（水冷エンジンの場合）
- 接続部の切り離し
- 電気系統の接続を外す
- 燃料ラインの切り離し
- スロットルケーブルの取り外し
- 排気系統の取り外し
- エンジンマウントの取り外し
- エンジンを支える治具やジャッキの設置
- マウントボルトの取り外し
- エンジンの取り出し
- エンジンを慎重に引き出す
エンジン取り外し時の注意点
- エンジンは重量物なので、落下させないように注意しましょう。
- エンジン周辺のパーツを取り外す際は、ボルトやナットを紛失しないように注意しましょう。
- 冷却水やエンジンオイルは、適切な方法で処分しましょう。

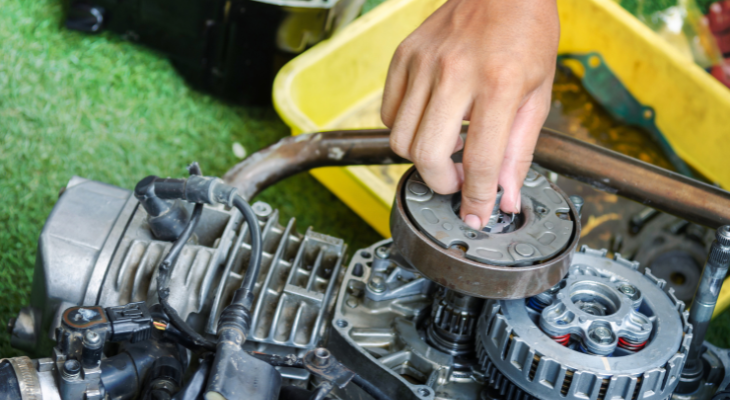

エンジン分解｜腰上と腰下の分解方法
エンジンを分解するには、まずシリンダーヘッドを取り外します。その後、シリンダー、ピストン、クランクシャフトなどを取り外していきます。腰上と腰下は、それぞれ異なる手順で分解します。

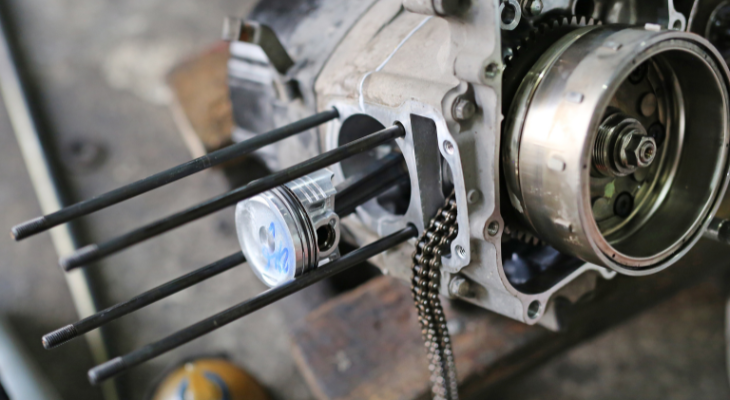

腰上の分解方法
腰上分解では、シリンダーヘッド、シリンダー、ピストンといったエンジン上部の部品を取り外します。 初心者でも比較的容易に取り組める作業ですが、ガスケットの取り扱いなど、注意すべきポイントもいくつかあります。 具体的な手順は以下の通りです。
- バルブカバーの取り外し
- カムシャフトの取り外し
- バルブスプリングの取り外し
- バルブの取り外し
- シリンダーヘッドの取り外し
- シリンダーの取り外し
- ピストンの取り外し

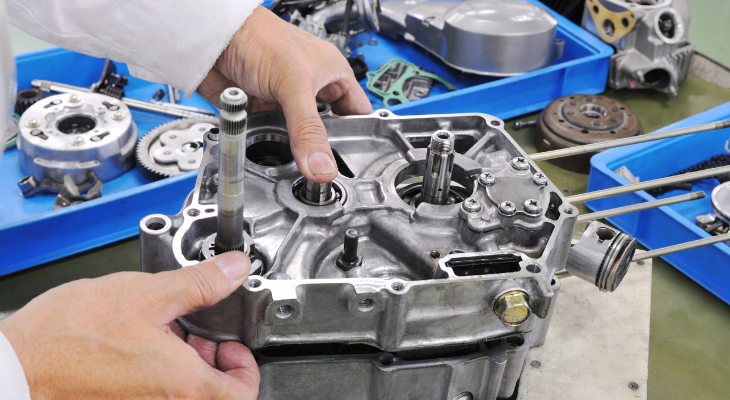

腰下の分解方法
腰下分解では、クランクシャフト、ミッション、オイルポンプといったエンジン下部の部品を取り外します。 腰上分解に比べて難易度が高く、特殊工具が必要な場合もあります。 具体的な手順は以下の通りです。
- オイルパンの取り外し
- クランクケースの分割
- クランクシャフトの取り外し
- トランスミッションの取り外し
- クラッチの取り外し
部品の取り外し方と注意点
エンジン部品を取り外す際は、サービスマニュアルに記載されている手順に従って作業を行いましょう。無理な力を加えると、部品を破損させてしまう可能性があります。また、ボルトやナットを紛失しないように、注意しましょう。
主要部品の取り外し方と注意点
- ピストン
- ピストンピンクリップを慎重に取り外す
- ピストンリングの取り外し時は専用のリング展開工具を使用する
- ピストンに傷をつけないよう注意する
- バルブ
- バルブスプリングコンプレッサーを使用してスプリングを圧縮する
- バルブステムシールを慎重に取り外し、再利用しない
- バルブの向きや位置を記録する
- カムシャフト
- カムシャフトキャップの取り外し順序を守る
- カムシャフトの回転方向を記録する
- ベアリングジャーナルに傷をつけないよう注意する
- クランクシャフト
- 専用のプーラーを使用して慎重に取り外す
- メインベアリングの状態を確認する
- クランクウェイトのバランスマークを記録する
- トランスミッション
- ギアの噛み合い位置を記録する
- シフトフォークの位置関係を記録する
- ベアリングの状態を確認する
分解作業でのポイント｜部品の整理整頓と写真撮影が成功のカギ
エンジンを分解する際は、取り外した部品を整理整頓して保管しておくことが重要です。部品を紛失したり、破損したりすると、作業が遅延したり、追加費用が発生したりする可能性があります。また、分解する前に、各部品の位置関係を写真撮影しておくこともおすすめです。写真を確認しながら組み立てることで、正確に組み立て直せます。
エンジン部品の洗浄と点検｜交換が必要な部品を見極めよう
エンジン部品を分解したら、パーツクリーナーなどを使って洗浄します。洗浄することで、部品の状態を正確に確認することができます。また、摩耗や劣化している部品は交換する必要があります。
ここでは、洗浄方法、劣化部品の見分け方、測定工具の使用方法、そして部品の選び方について詳しく説明します。
エンジン部品の洗浄方法
エンジン部品の洗浄には、パーツクリーナーとブラシを使用します。パーツクリーナーを吹き付け、ブラシで汚れをこすり落とします。頑固な汚れは、灯油やシンナーなどを使用することもあります。洗浄後は、パーツクリーナーを完全に蒸発させてから、部品を組み立てましょう。
劣化部品の見分け方と交換基準
エンジン部品は、使用していくうちに摩耗したり劣化したりします。摩耗や劣化がひどい部品は、交換する必要があります。
主要部品ごとの劣化サインと交換基準は以下のとおりです。
- ピストン
- 劣化サイン：スカート部の傷や摩耗、リング溝の拡大
- 交換基準：スカート部の摩耗が0.1mm以上、リング溝の拡大が規定値を超えた場合
- ピストンリング
- 劣化サイン：側面の摩耗、エンドギャップの拡大
- 交換基準：エンドギャップが規定値の1.5倍以上、または側面の摩耗が0.1mm以上
- シリンダー
- 劣化サイン：内壁の傷や摩耗、真円度の低下
- 交換基準：内径の摩耗が0.1mm以上、または真円度が0.05mm以上ずれている場合
- バルブ
- 劣化サイン：シート面の摩耗や焼け、ステムの曲がり
- 交換基準：シート面の幅が規定値を超える、ステムの曲がりが0.03mm以上
- クランクシャフト
- 劣化サイン：ジャーナル部の傷や摩耗、曲がり
- 交換基準：ジャーナル部の摩耗が0.05mm以上、曲がりが0.03mm以上
- ベアリング
- 劣化サイン：異音、回転の滑らかさの低下、内輪や外輪の傷
- 交換基準：異音がある、回転が滑らかでない、目視で傷が確認できる場合は交換
測定工具を使った点検方法
エンジン部品の中には、測定工具を使って点検する必要があるものがあります。例えば、シリンダーの内径を測定するシリンダーゲージ、クランクシャフトのジャーナル径を測定するマイクロメーターなどです。測定工具を使って点検することで、部品の摩耗や劣化の程度を正確に把握することができます。

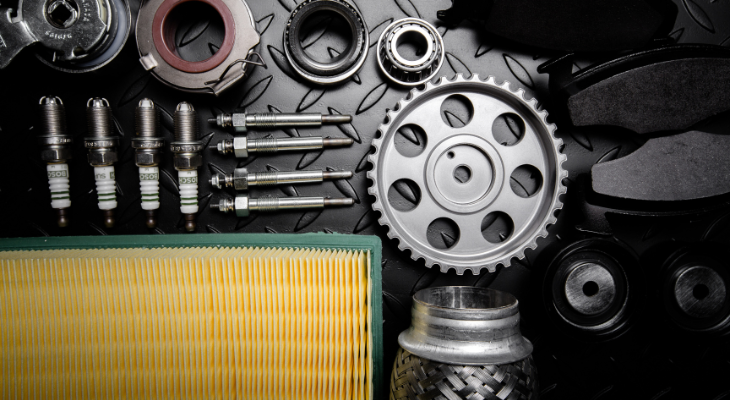

部品の購入先と選び方｜純正品と社外品の違い
エンジン部品は、バイクメーカーの純正部品と、社外品の2種類があります。純正部品は、品質が高く信頼性がありますが、価格が高い傾向があります。社外品は、純正部品よりも価格が安い場合が多いですが、品質が劣る場合もあるため、注意が必要です。部品を選ぶ際は、価格と品質のバランスを考慮して選ぶようにしましょう。

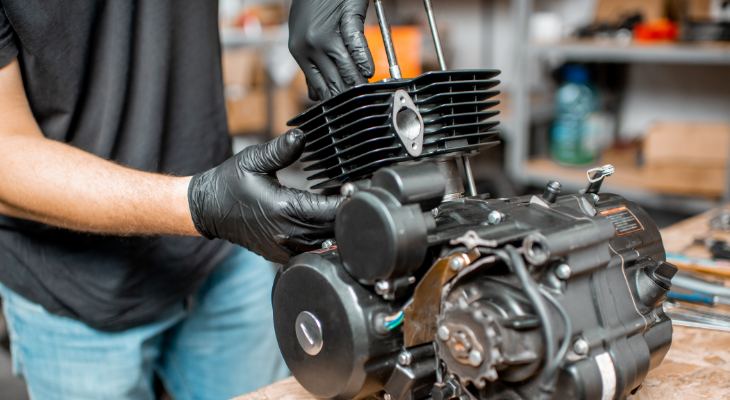

エンジン組み立てと調整
エンジン部品の洗浄と点検が完了したら、エンジンを組み立てていきます。エンジンを組み立てる際は、サービスマニュアルに記載されている手順に従って作業を行いましょう。また、トルクレンチを使用して、ボルトやナットを規定のトルクで締め付けることが重要です。
ここでは、エンジン組み立ての流れ、トルク管理のコツ、ガスケット類の交換、そして最終チェックポイントについて詳しく説明します。
エンジン組み立ての流れ｜腰下から腰上へ
エンジンの組み立ては、基本的に分解の逆の順序で行いますが、より慎重かつ精密な作業が求められます。
組み立ての基本的な流れは以下のとおりです。
- クランクケースの組み立て
- クランクシャフトの取り付け
- トランスミッションの組み立て
- クラッチの取り付け
- シリンダーブロックの取り付け
- ピストンの取り付け
- シリンダーの装着
- シリンダーヘッドの取り付け
- バルブの組み立て
- カムシャフトの取り付け
- タイミングチェーンの調整
- 外装部品の取り付け
- オイルパンの取り付け
- バルブカバーの取り付け
トルク管理と組み立てのコツ
エンジンの組み立てでは、トルク管理が非常に重要です。 ボルトやナットを締め付ける際には必ずトルクレンチを使用し、サービスマニュアルに記載された規定トルクで締め付けましょう。
締め付けトルクが不足すると、部品が緩んでオイル漏れなどのトラブルに繋がります。 逆に、締め付けトルクが過剰だと、部品が破損する可能性があります。
ガスケット類は必ず新品に交換
エンジンを分解する際に取り外したガスケット類は、再利用せずに必ず新品に交換しましょう。ガスケットは、エンジンオイルや冷却水の漏れを防ぐ役割を果たしています。古いガスケットを再利用すると、オイル漏れや冷却水漏れが発生する可能性があります。
主要なガスケット類には下記のようなものがあります。
- シリンダーヘッドガスケット
- シリンダーベースガスケット
- クランクケースガスケット
- バルブカバーガスケット
- オイルパンガスケット
- 各種Oリングとシール
エンジン始動前の最終チェックポイント
エンジンを組み立てたら、エンジンを始動する前に、以下の項目をチェックしましょう。
- 部品の組み付け：全ての部品が正しく組み付けられているか
- 配線・ホースの接続：配線やホースが正しく接続されている
- オイル・冷却水の補充：エンジンオイルや冷却水を規定量まで補充
- バッテリーの接続：バッテリーを接続し、充電状態を確認
DIYオーバーホールの費用対効果を最大化する方法
DIYでエンジンオーバーホールを行う最大のメリットは、費用を抑えられることです。しかし、工具や部品の購入費用がかかるため、費用対効果をしっかりと検討する必要があります。
ここでは、DIYでかかる総費用の内訳、プロに依頼した場合の料金相場、そして費用対効果の考え方について詳しく説明します。
DIYでかかる総費用の内訳と節約ポイント
DIYでエンジンオーバーホールを行う場合、以下の費用がかかります。
- 工具代
- 部品代
- 廃油処理代
費用を抑えるためには、工具をレンタルしたり、中古部品を利用したりするのも良いでしょう。
プロに依頼した場合の料金相場
プロのメカニックにエンジンオーバーホールを依頼した場合の料金は、バイクの種類、エンジンの状態、必要な作業の範囲によって大きく異なります。ここでは、一般的な料金相場とその内訳について説明します。
一般的な料金相場は以下のとおりです。
- 小型バイク（50cc-250cc）
- 15万円〜30万円
- 中型バイク（250cc-400cc）
- 25万円〜45万円
- 大型バイク（400cc以上）
- 35万円〜70万円以上
これらは一般的な相場であり、具体的な料金は個々の状況によって変動します。
料金の内訳は以下のようになっています。
- 部品代：総費用の40-60%
- ピストン、ピストンリング、ガスケット類など
- 工賃：総費用の40-60%
- 分解、清掃、組立、調整などの作業費用
- その他：
- 診断費、緊急対応料金など
費用対効果の考え方と判断基準
DIYでエンジンオーバーホールを行うか、プロに依頼するかを判断する際には、費用だけでなく、時間やリスクも考慮する必要があります。DIYで行う場合は、費用を抑えることができますが、多くの時間と労力が必要です。また、失敗のリスクも高くなります。プロに依頼する場合は、費用は高くなりますが、時間と労力を節約することができます。また、プロが作業を行うため、失敗のリスクも低くなります。
まとめ｜自分でオーバーホールできると愛車との絆が深まる
バイクのエンジンオーバーホールは、難易度が高い作業です。しかし自分でできるようになれば費用を大幅に削減できるだけでなく、愛車への理解を深め、愛着をさらに強めることができます。
この記事を参考に、しっかりと準備を行い、ぜひチャレンジしてみてください。
